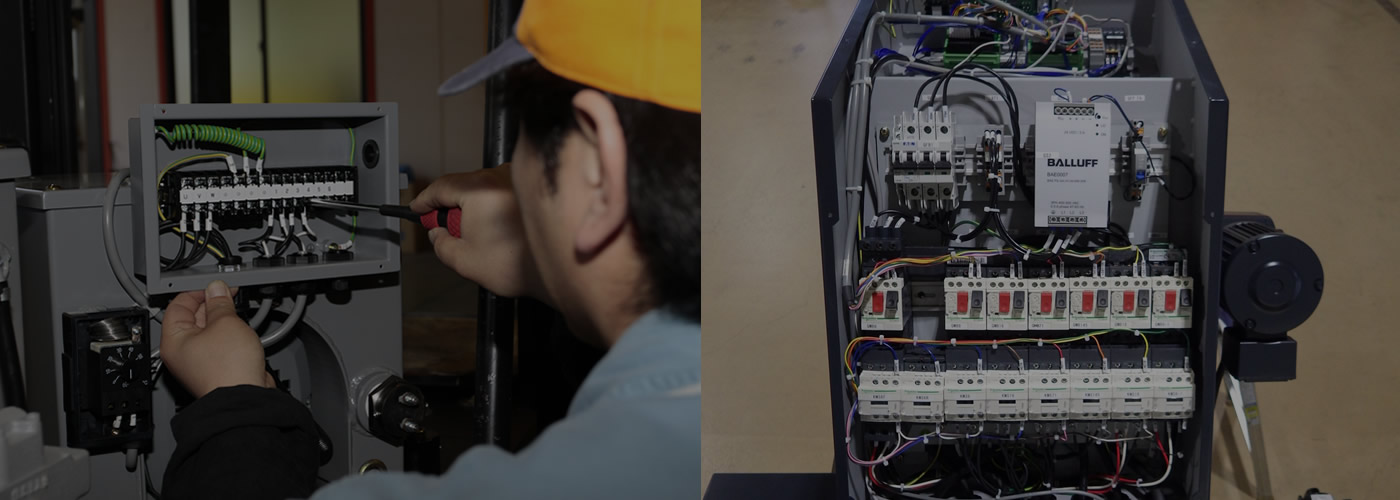

電装品の組み立て・配線

板金ユニット装置には電子機器・電気機器などの電装品が組み立てられ、配線を行います。その配線を行う際には電気配線をハンダ付けしたり、電線端末にある圧着端子を固着させます。代表的な圧着端子としては、裸圧着端子、絶縁被覆付圧着端子(短絡防止のために電線の胴体部分を合成樹脂によって覆ったもの)があります。それぞれ、先端の形状によって分類されます。

< 代表的な圧着端子の形状と名称 >

裸圧着端子(丸形・R端子・リングターミナル)
裸圧着端子(丸形・R端子・リングターミナル)
 裸圧着端子(先開形・Y端子)
裸圧着端子(先開形・Y端子)
絶縁被覆裸圧着端子(絶縁体直管形)
絶縁被覆裸圧着端子(絶縁体直管形)
 絶縁被覆裸圧着端子(絶縁体拡管形)
絶縁被覆裸圧着端子(絶縁体拡管形)



< 絶縁被覆圧着端子の端子記号 >

絶縁体の形 絶縁体の材質 端子の記号
直管形 硬質ビニル樹脂系 RAV
ポリアミド樹脂系 RAP
拡管形 硬質ビニル樹脂系 RBV
ポリアミド樹脂系 RBP



< 端子ネジの締め付けトルク >

ネジサイズ(mm) 締め付けトルク値(N・m)
3.5 0.5 ~ 1.2
4 1.3 ~ 2.1
5 2.0 ~ 3.0
6 2.5 ~ 4.0

注)取り付け工具であるドライバーは、ネジサイズ別に使用する
No.1ドライバー : ネジサイズ2.6mm以下に使用
No.2ドライバー : ネジサイズ3.0 ~ 5.0mm以下に使用
No.3ドライバー : ネジサイズ6.0mm以上に使用



< 電線と端子の適合サイズ >

電線サイズ(mm) 圧着端子サイズ 圧着工具
0.5 1.25 1.25
0.75 1.25 1.25
1.25 2.0(1.25) 2.0(1.25)
2.0 2.0 2.0
