製品属性(仕様)

製品
分類		板金カバーユニット 業界工作機械業界
機能保護カバー サイズH3,700 x W4,800 x D2,650
材質SPHC / SS400（ｔ1.6～9.0） 工程設計/展開/ブランク・曲げ・機械加工・溶接・据付け

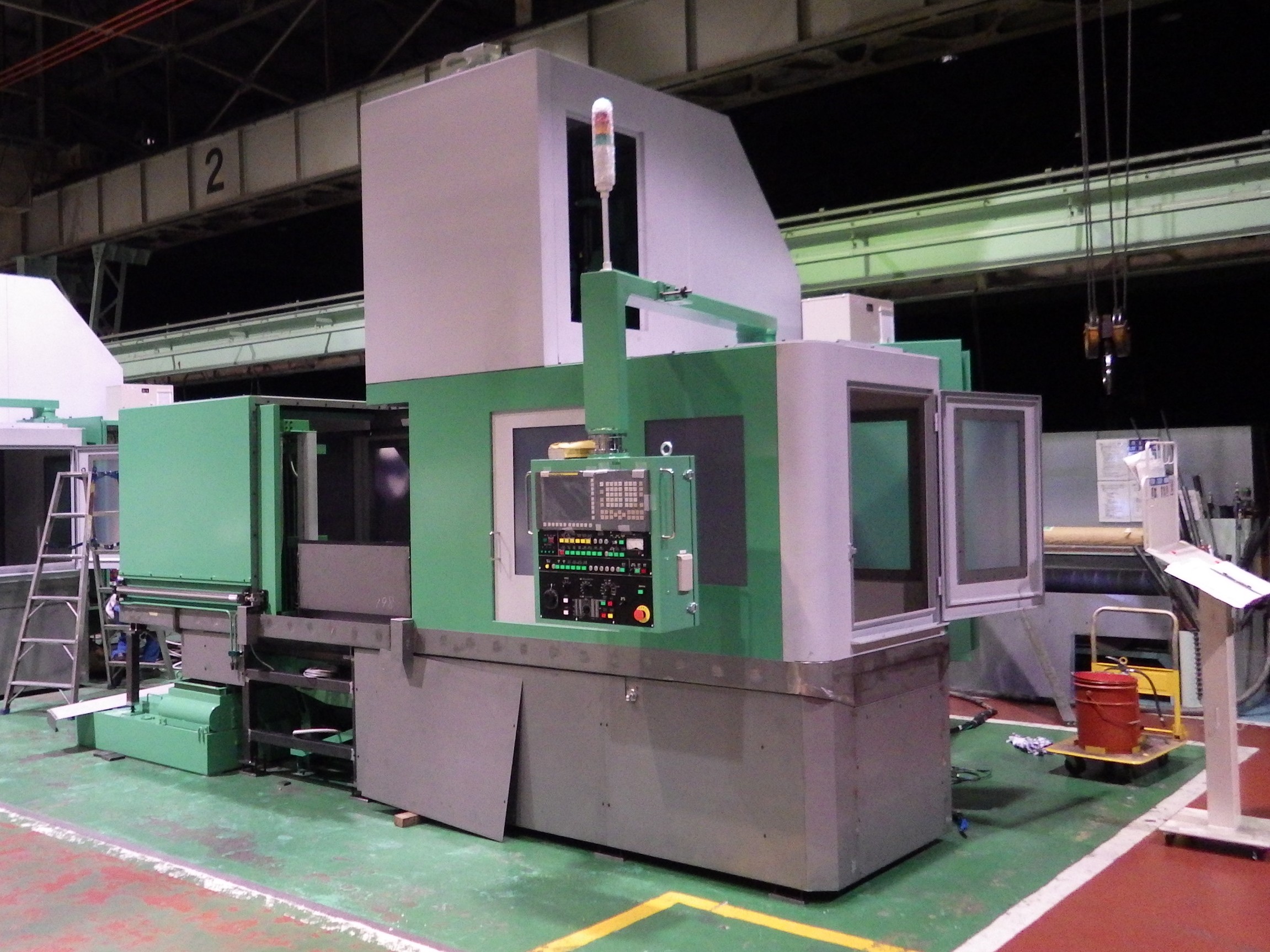

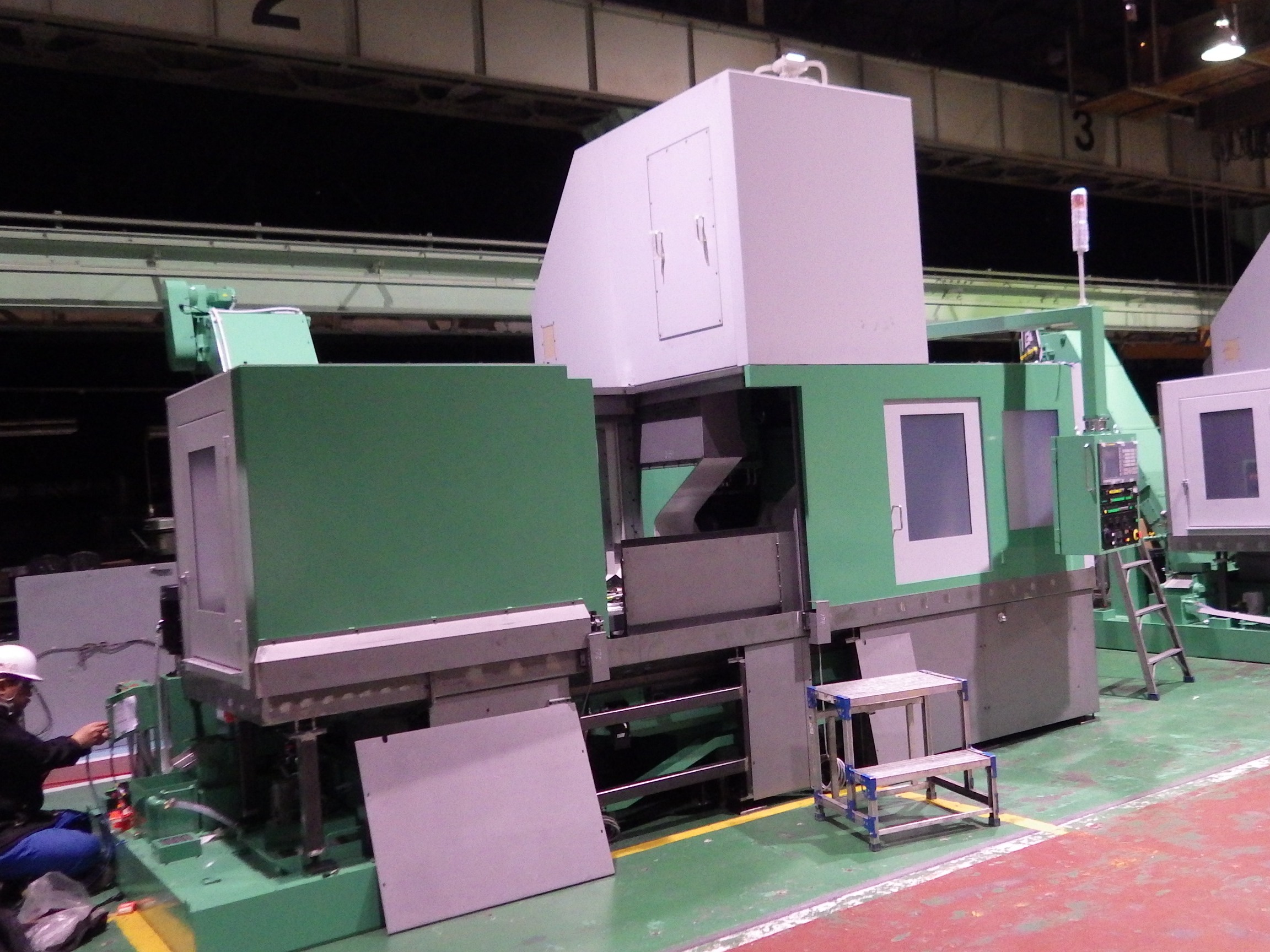

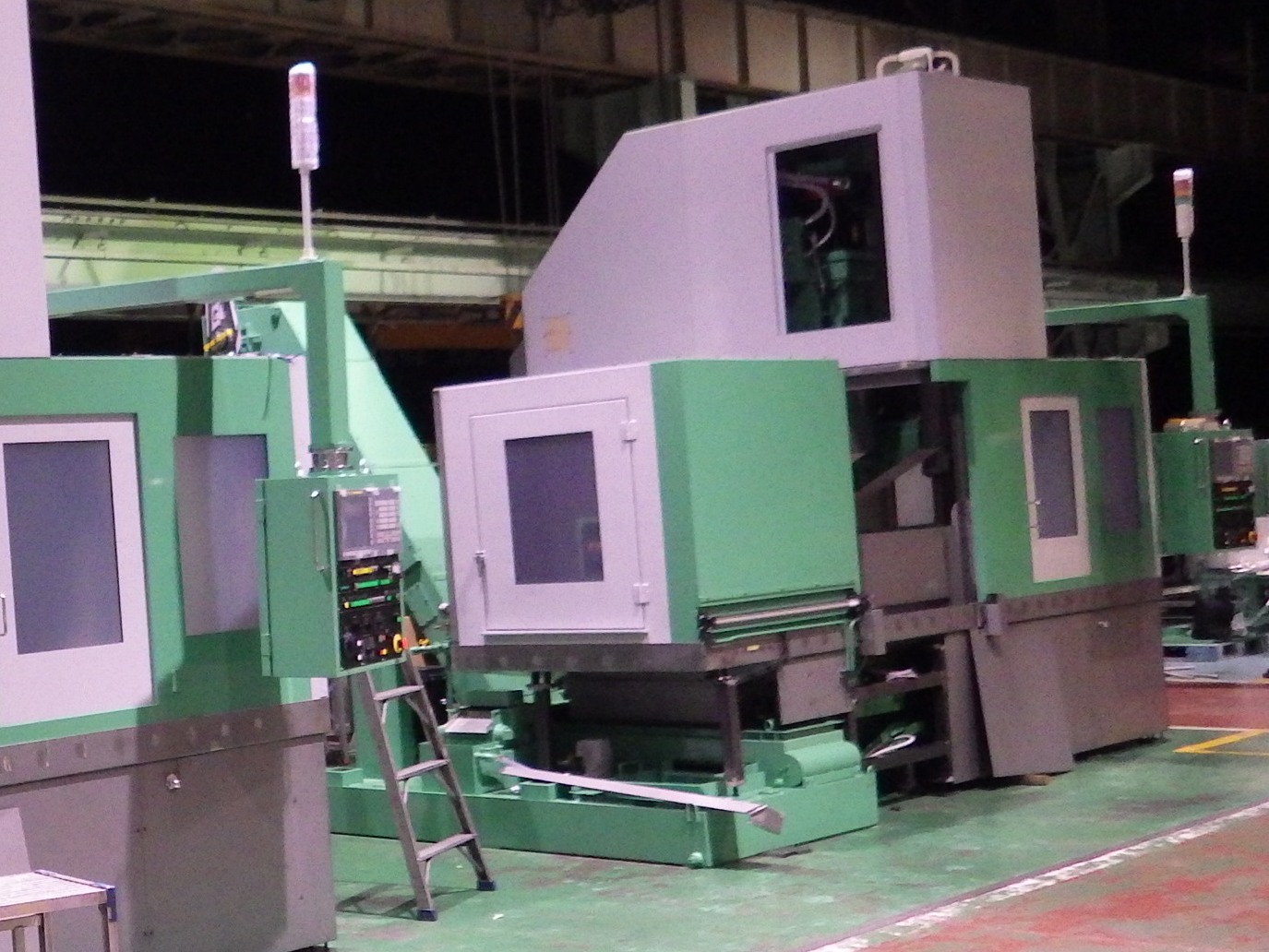

製品画像(様子)

特徴

この板金カバーユニットは大型工作機械カバーです。お客様より頂いた2次元の概略設計図を基に、工作機械本体を3次元化し、仕様に合わせた大型工作機械カバーを設計しました。大型の板金カバーなので、部材寸法や、板金加工機の加工寸法を考慮し、カバーの分割位置を決めました。t9.0の厚板にて板金カバーの足回りを製作しており、耐荷重を高めるために、強固な溶接組み立てを行っています。また、この板金カバーユニット案件では、設計・製作・組み立てだけでなく、据付けまでを自社にて担当致しました。
