製品属性(仕様)

製品
分類
業界工作機械業界
機能保護カバー サイズH:1800 x W:800 x D:1720
材質SPHC t=1.6/2.3/3.2 工程展開・プログラム/ブランク/曲げ/溶接/塗装/組立

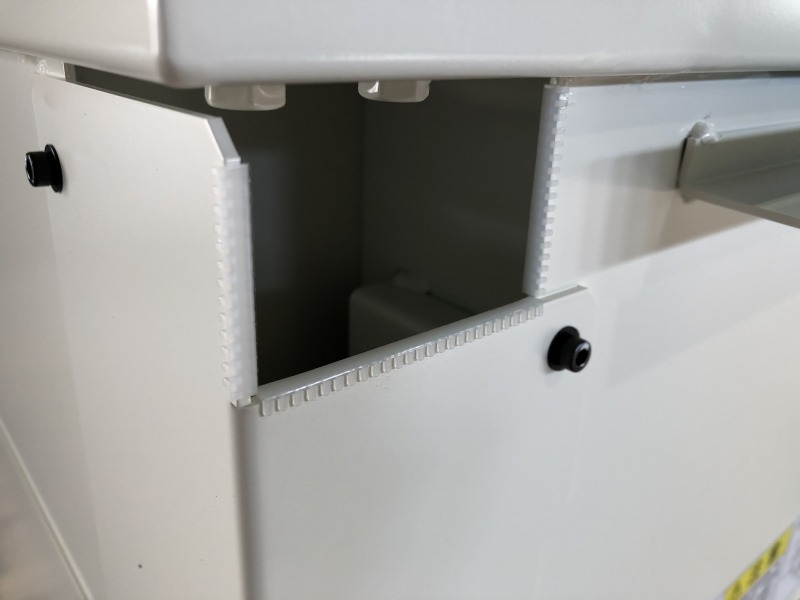

製品画像(様子)

特徴

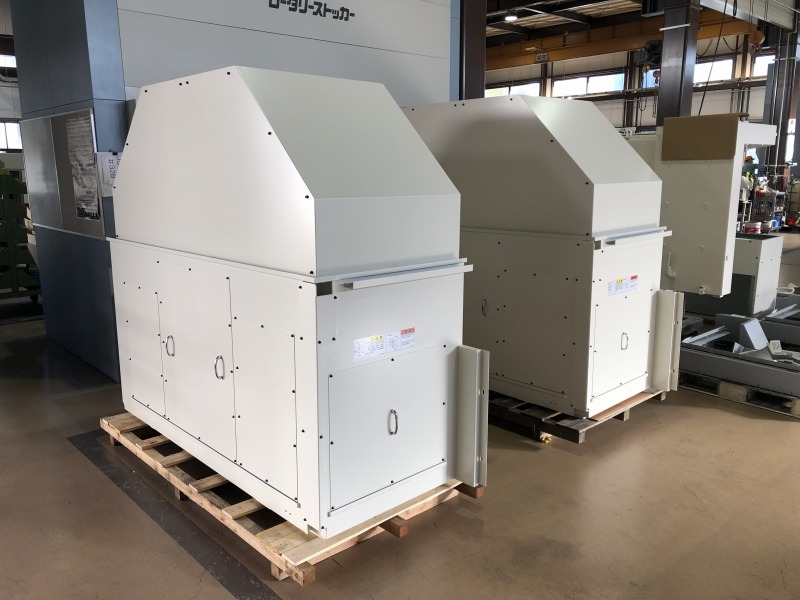

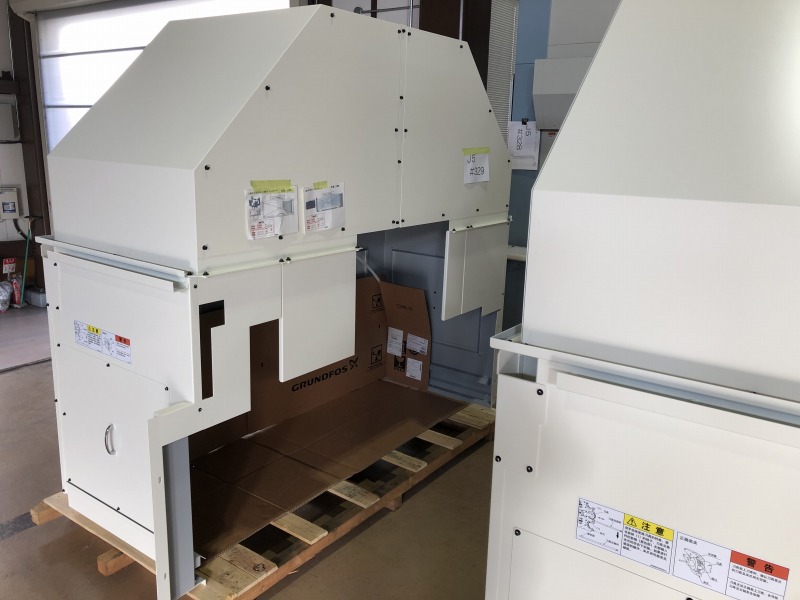

本製品は、工作機械ユニットの一部である、オートマチック・ツール・チェンジャー、通称「ATC」の外装カバーの板金組立部品です。

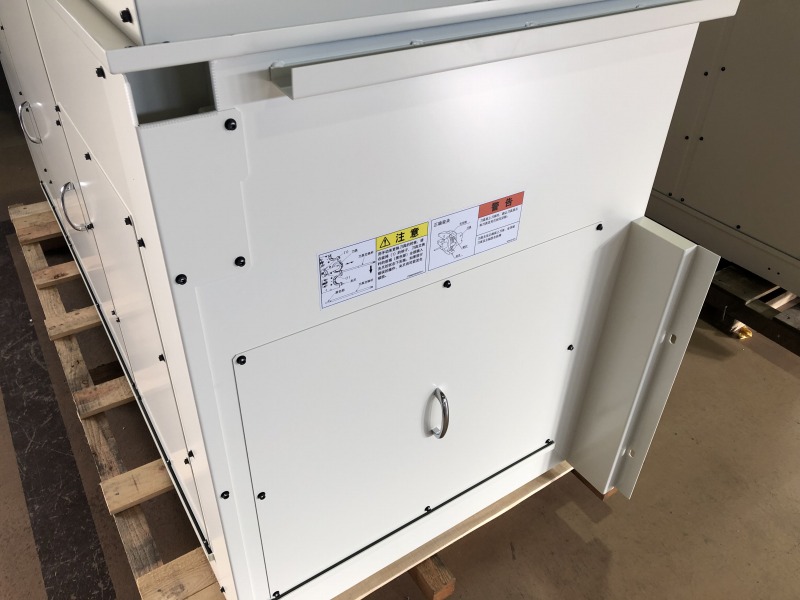

こちらの製品は、メンテナンスドアなどのユーザーが使用する目的がある部分以外は、溶接構造によって製造されています。
これは水漏れ禁止部分が多数存在する場合に多く採用されており、
メリットは、塗装前にコーキング処理を施すことができるため、外観品質の維持とともに、コーキングの剥がれ抑制の効果があります。
また、部品点数を減らすことで、部品の管理コストも削減でき、組立工程時の工数削減にも繋がっています。
ただし、組立工程時にスムーズな組付け作業ができるように、溶接工程時には寸法精度をだすことが求められます。
溶接工程では、寸法チェックシートを用いて、設計値の寸法と、実測値の寸法の公差が±1.2mm以内で納められているか作業者による確認作業があります。
