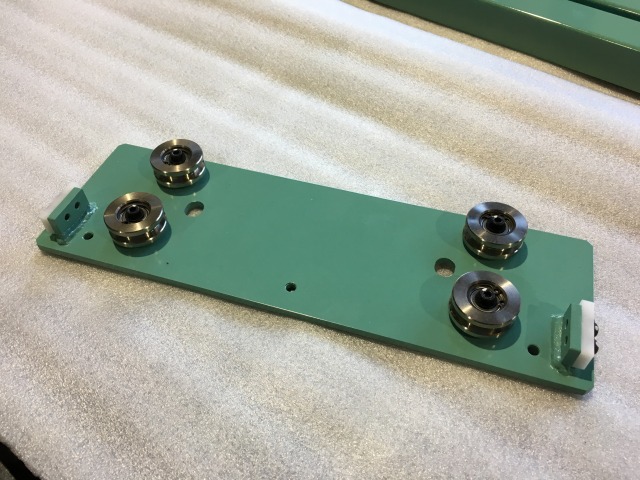

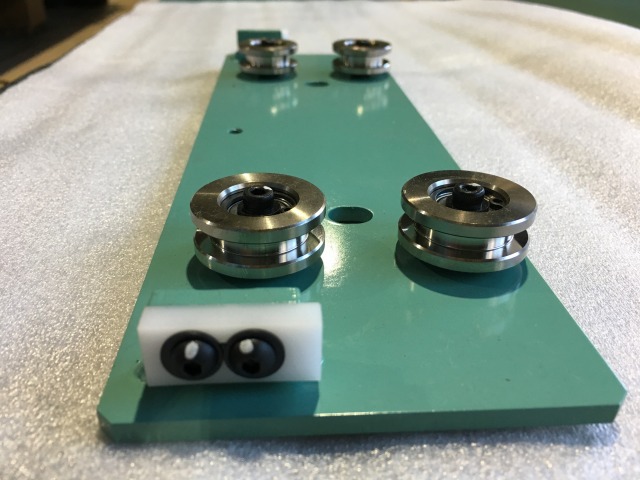

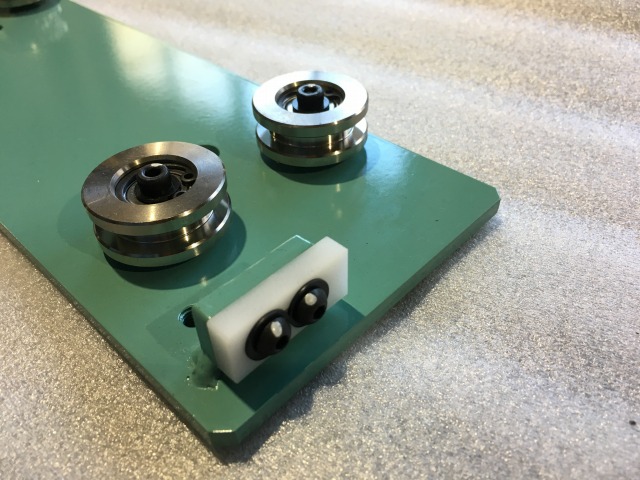

本製品は、産業用機械装置のドアの開け閉めをガイドするユニット型のガイドローラーAssyと呼ばれる板金組立部品です。製品の構造として、厚みt6mmのSS400鋼板をレーザーで切断したプレートに、4つのプーリーを取り付けています。このプーリーを本体側に取り付いたレールを上下から挟み込み、ドアの開閉を行う役割を果たします。
今回の産業用機械装置1台にガイドローラーAssyが4台が使用され、装置の稼働部を覆うスライドドアパネル1枚につき1台となります。ユニット板金部品としてはシンプルな構造ですが、ドアパネルを支え、稼働をコントロールする軸部品になるため、t6mmの板厚を採用し、プーリーを固定するタップ山を十分に確保できるように設計されています。

元々本製品が当社に来た時には、機械加工による削り出しでの製作する図面でした。削り出しでは、切削時間や材料代がかかるため、こちらから板金組立による加工で製作する設計をご提案いたしました。
