製品属性(仕様)

製品画像(様子)

特徴

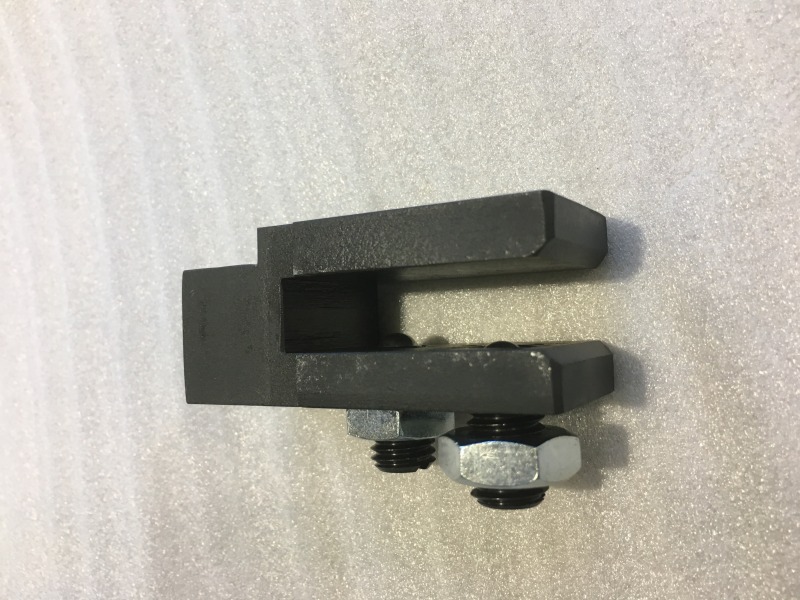

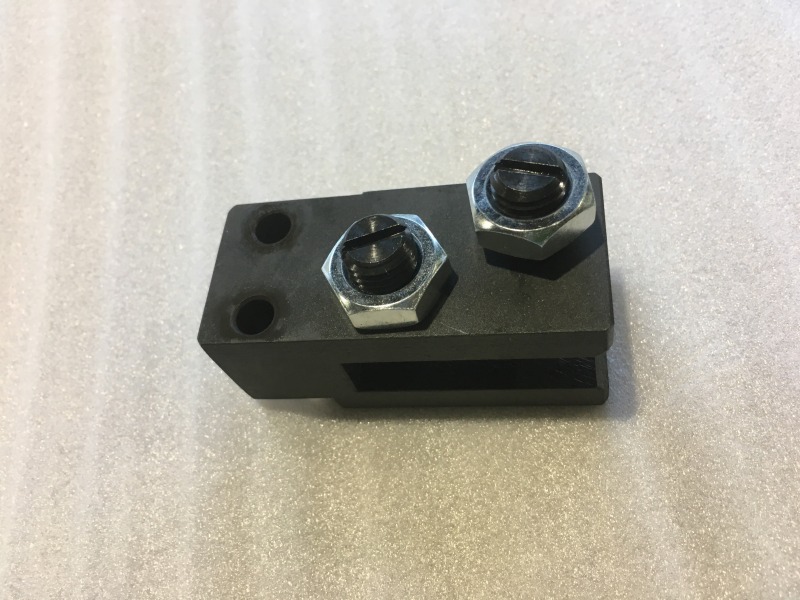

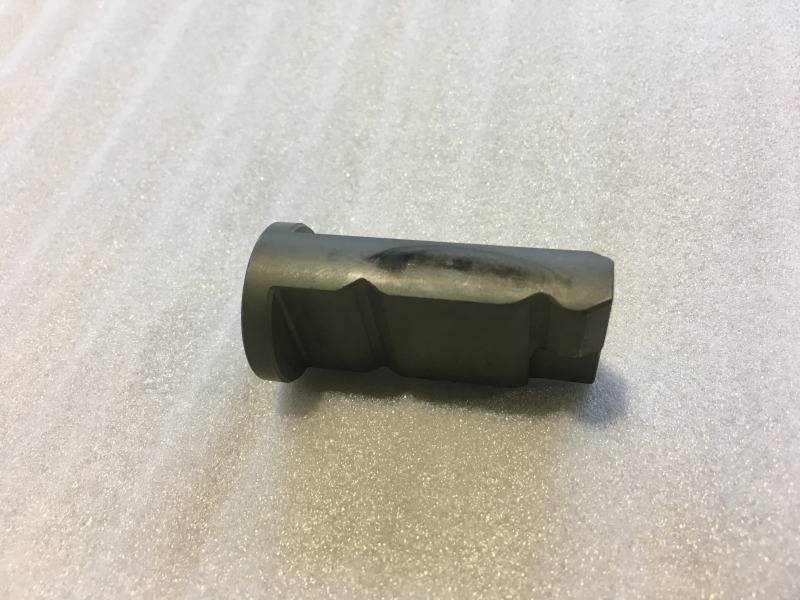

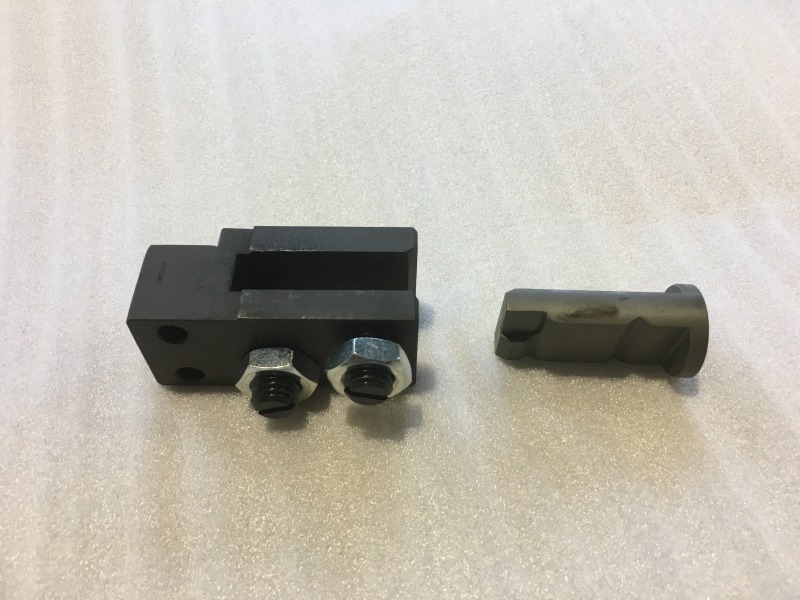

この板金ユニット部品は、工作機械の可動式の扉で、主に自動開閉する扉のエアーシリンダーのロッド先端部分に使用される、挟まれ防止機構の一部です。自動開閉式の扉では、稀に作業者の手や腕などが扉に挟まれてしまう事故が起きます。また、ワークをロボット搬入するシステムの場合には、搬送ロボット装置が破損してしまいます。この板金ユニットでは、万が一、ロボットのアームや人の手や腕などが扉に挟まれた際に、エアーシリンダーのロッドから扉が離脱する仕組みになっています。ただ、扉を開閉させるには、エアーシリンダーが扉を保持し続ける力が必要となります。しかし、万が一、ロボットのアームや人の手や腕などが挟まれた際には、出来るだけ小さな力で扉を離脱させる必要があります。その保持する力と離脱させる力の関係を調整するのが困難な為、ボールプランジャーを使用して、微調整を行なっています。また、ボールプランジャーを使用することで、エアーシリンダーから扉を離脱させた後の復旧作業も容易に出来るようになっています。
