製品属性(仕様)

製品
分類		その他の板金加工品 業界その他の業界
機能その他の機能 サイズH320 x W2,280 x D150
材質SS400（t6,9）I形鋼（300×150×8×13） 工程展開/ブランク・溶接機械加工・塗装

製品画像(様子)

特徴

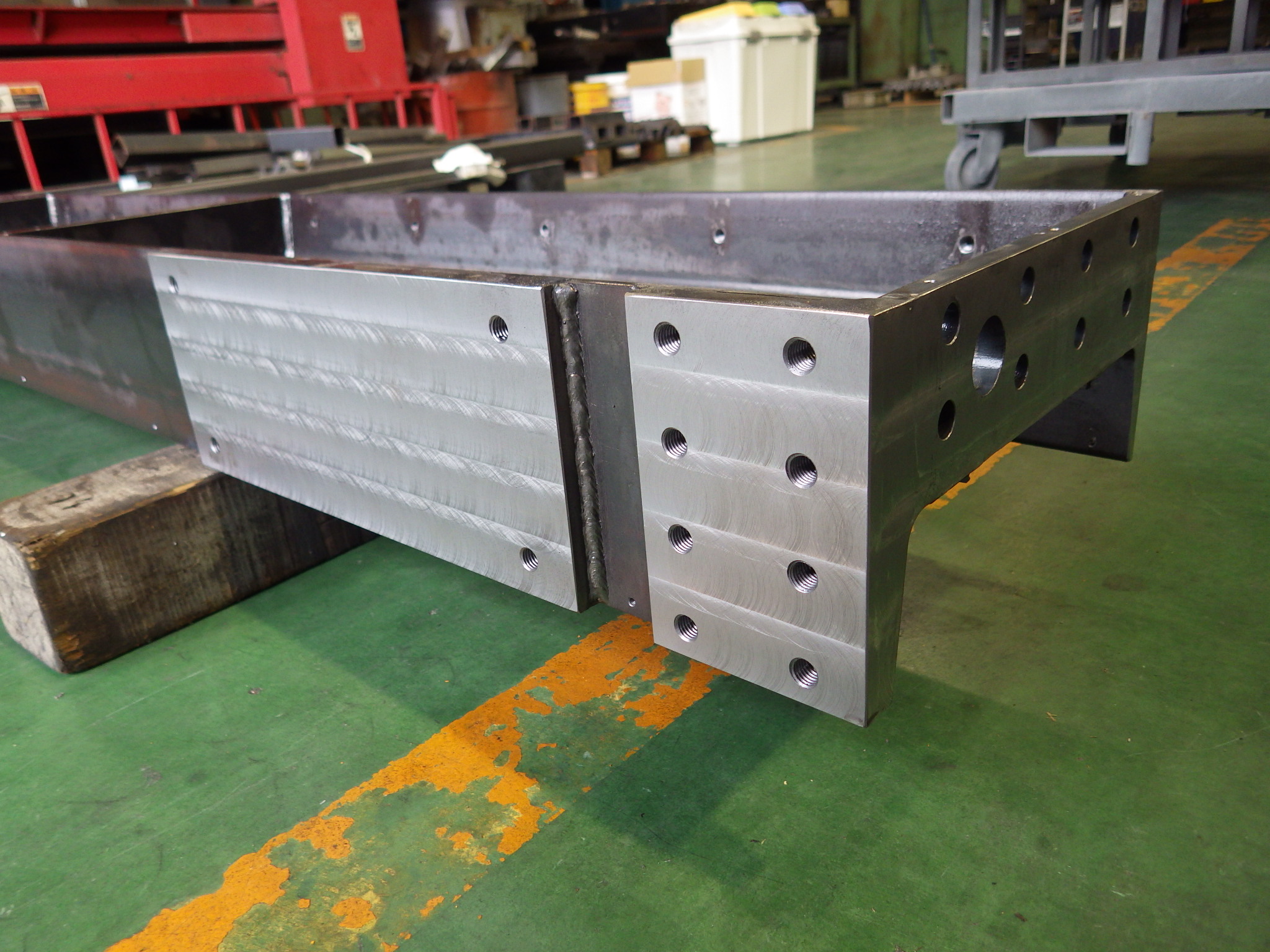

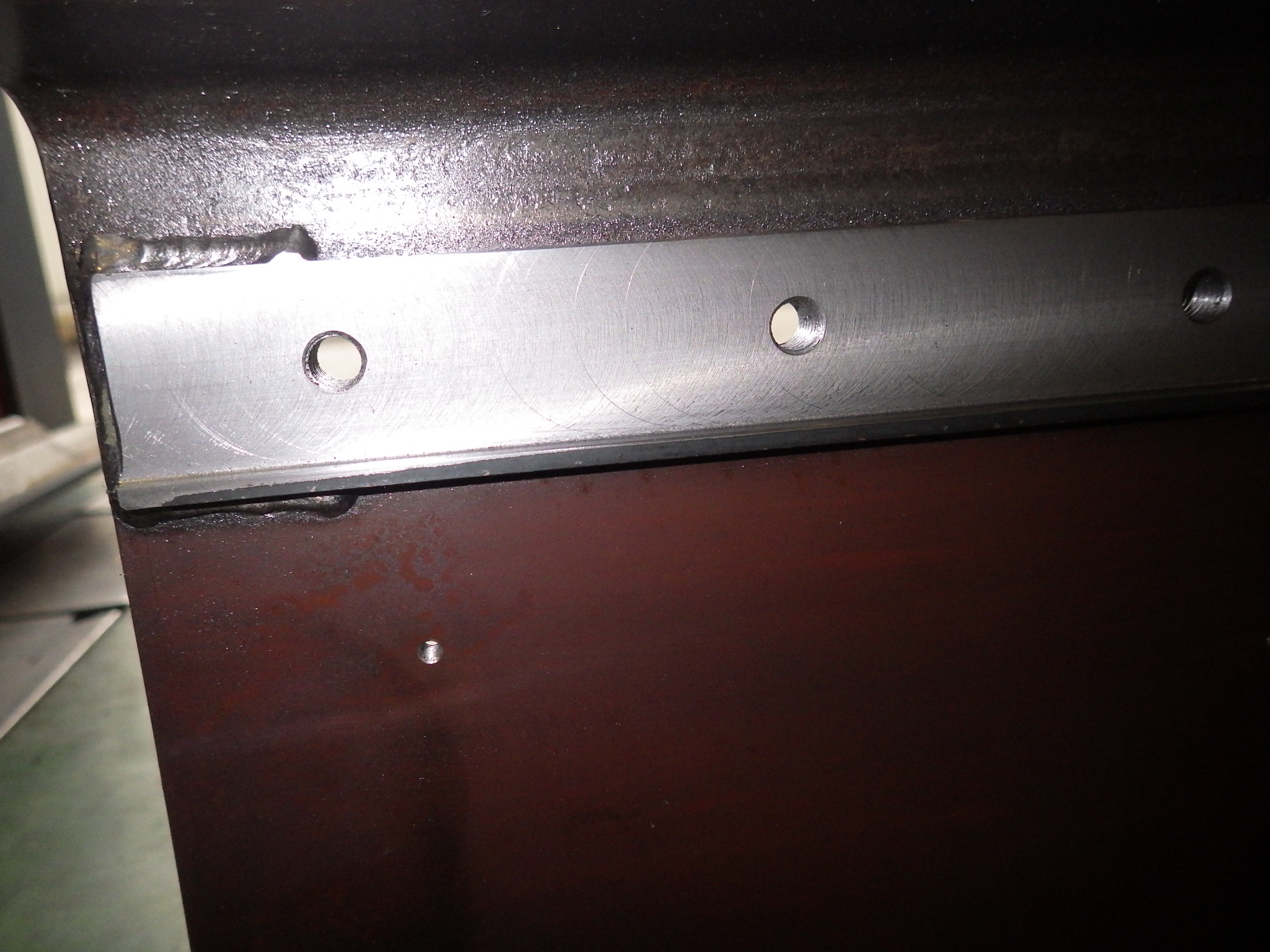

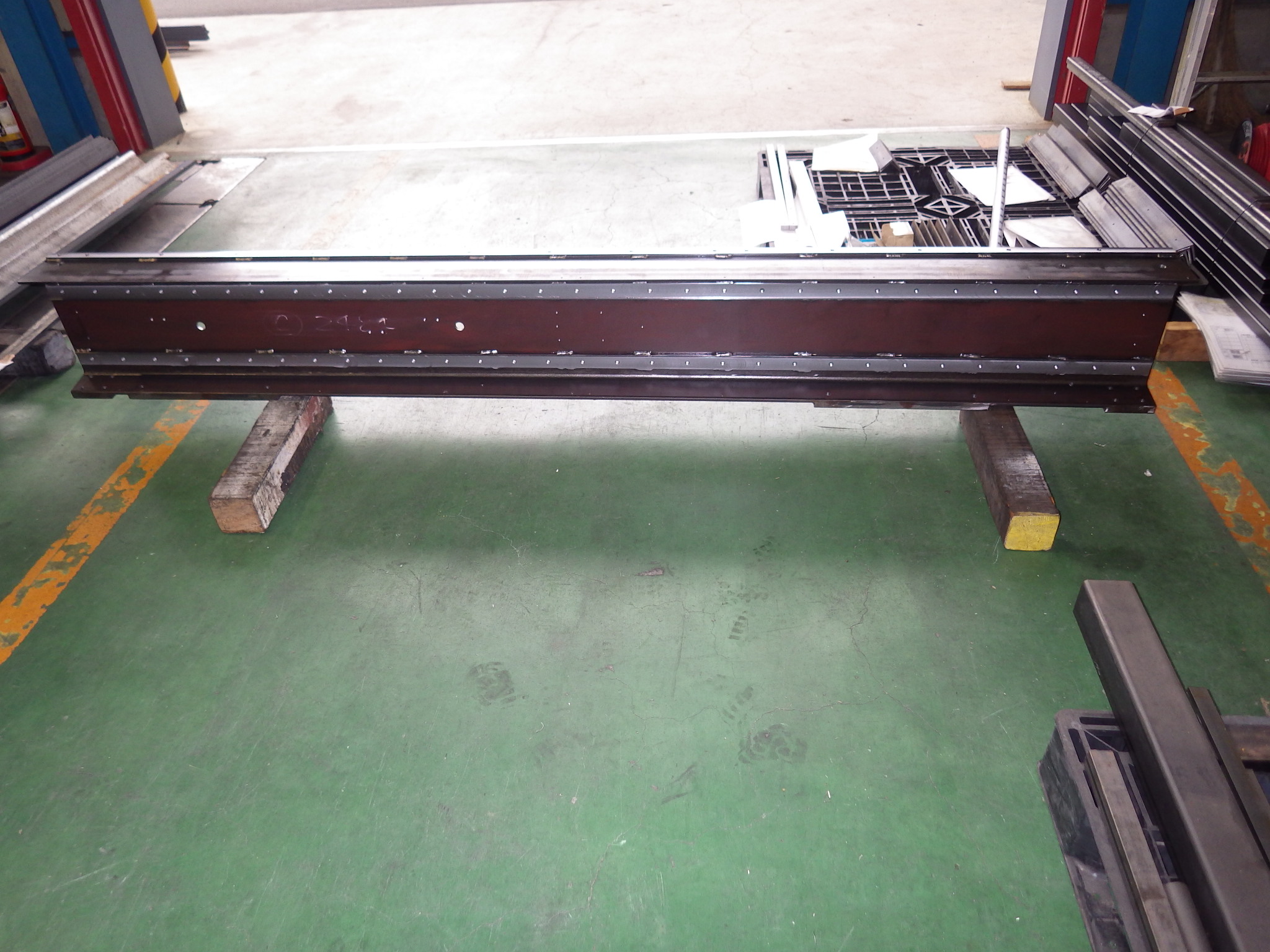

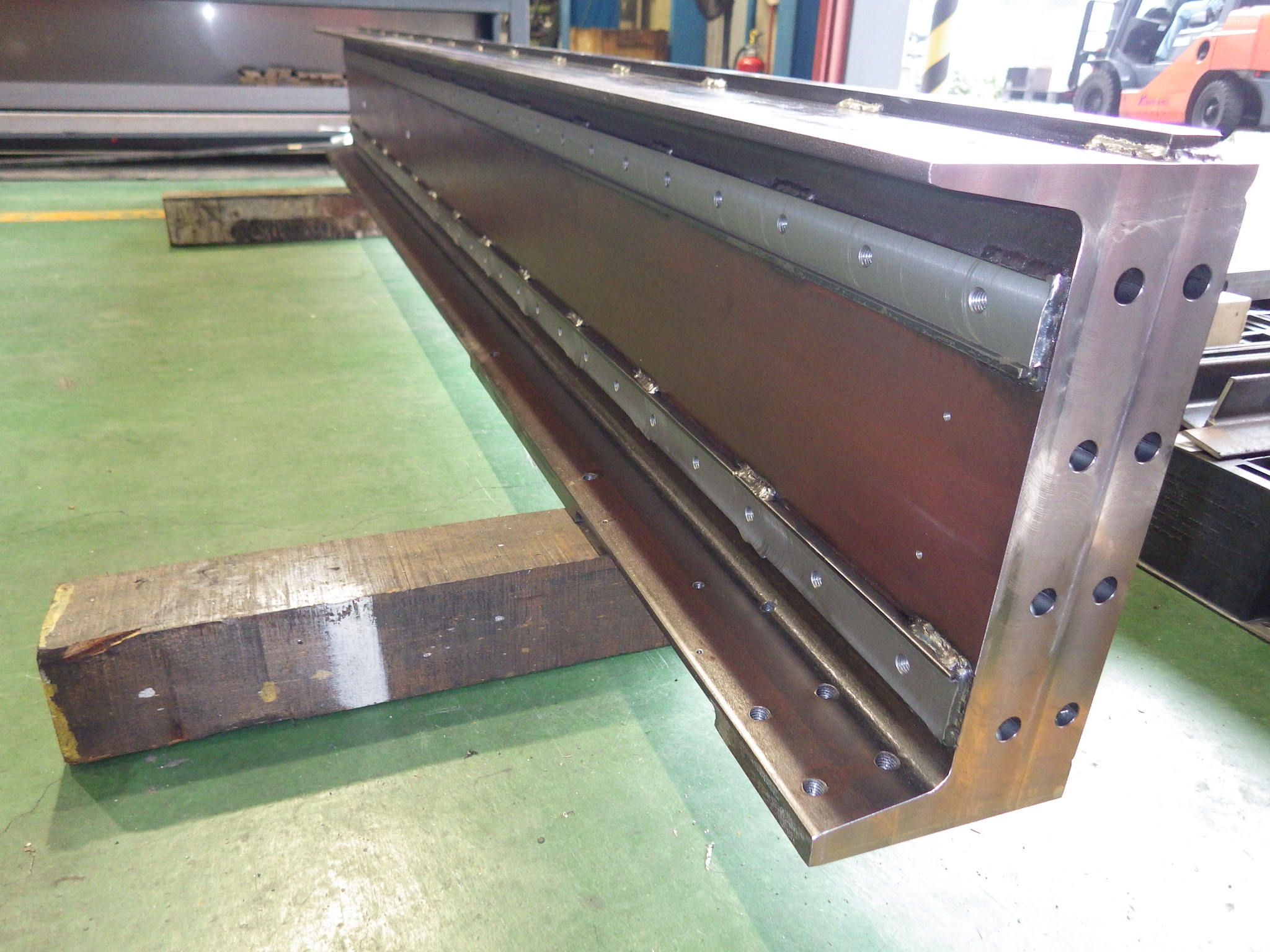

これは医療機器の製造ラインに使用されるガイドレールです。このガイドレールはＩ型鋼を用いて5面加工機にて切削穴あけ加工を行い、座板を溶接、切削し平行度・平面度の精度出しを行っています。鋼材への板金部品の溶接は、板金部品同士の溶接に比べて溶け込みにくい場合があります。溶接作業においては溶接の都度、溶け込み量を確認し電圧・電流調整した溶接が必要となります。
