特徴

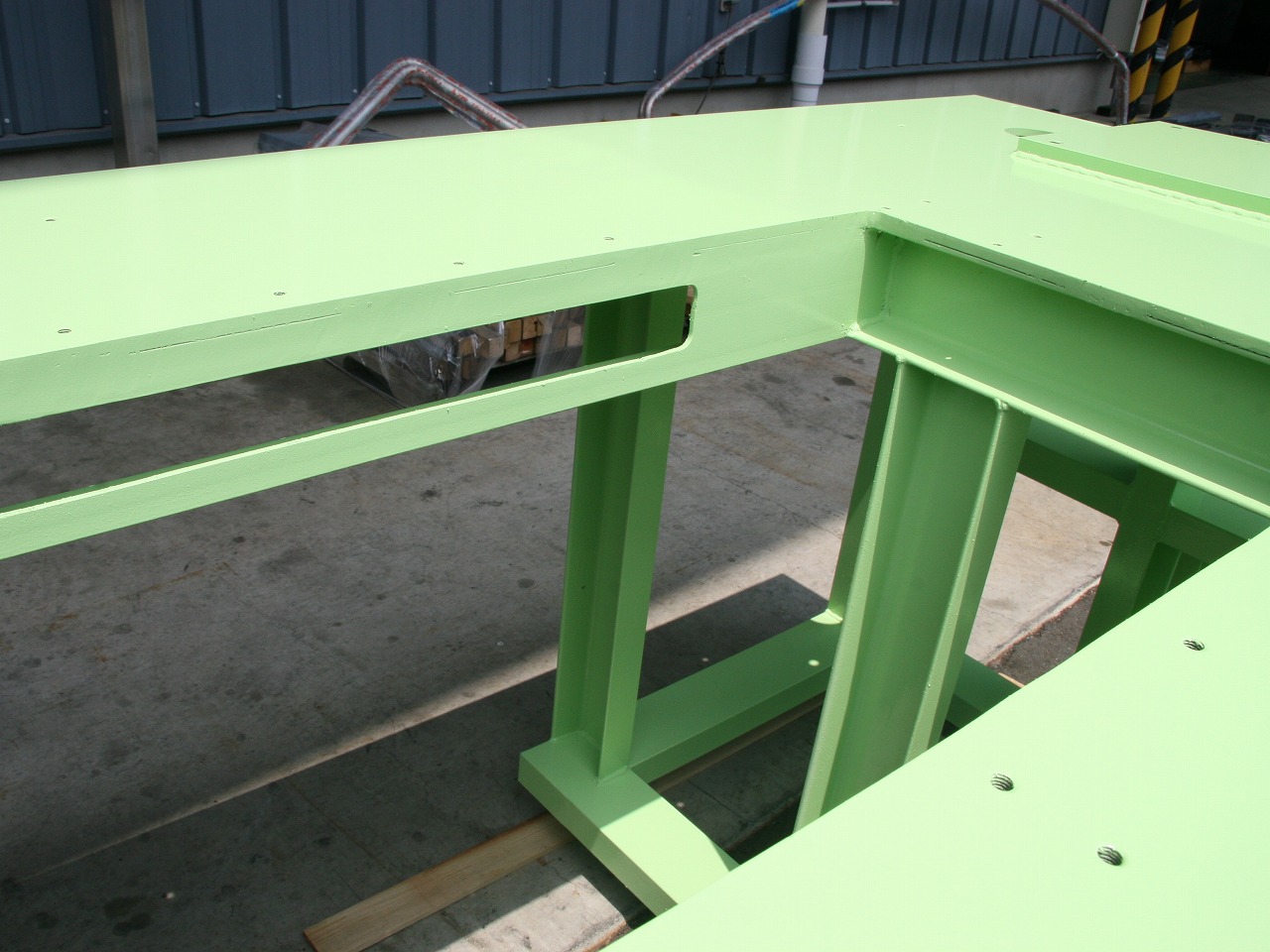

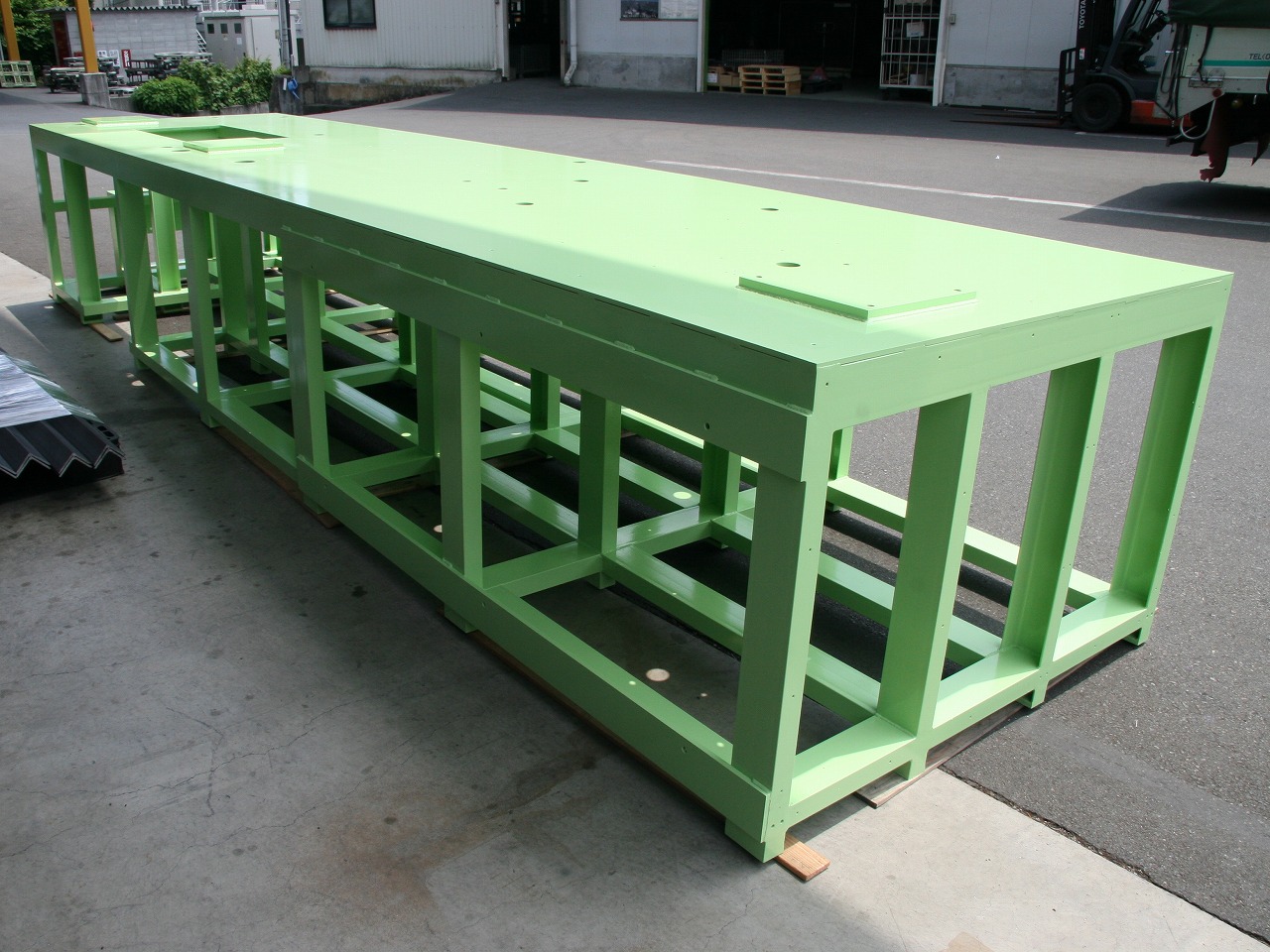

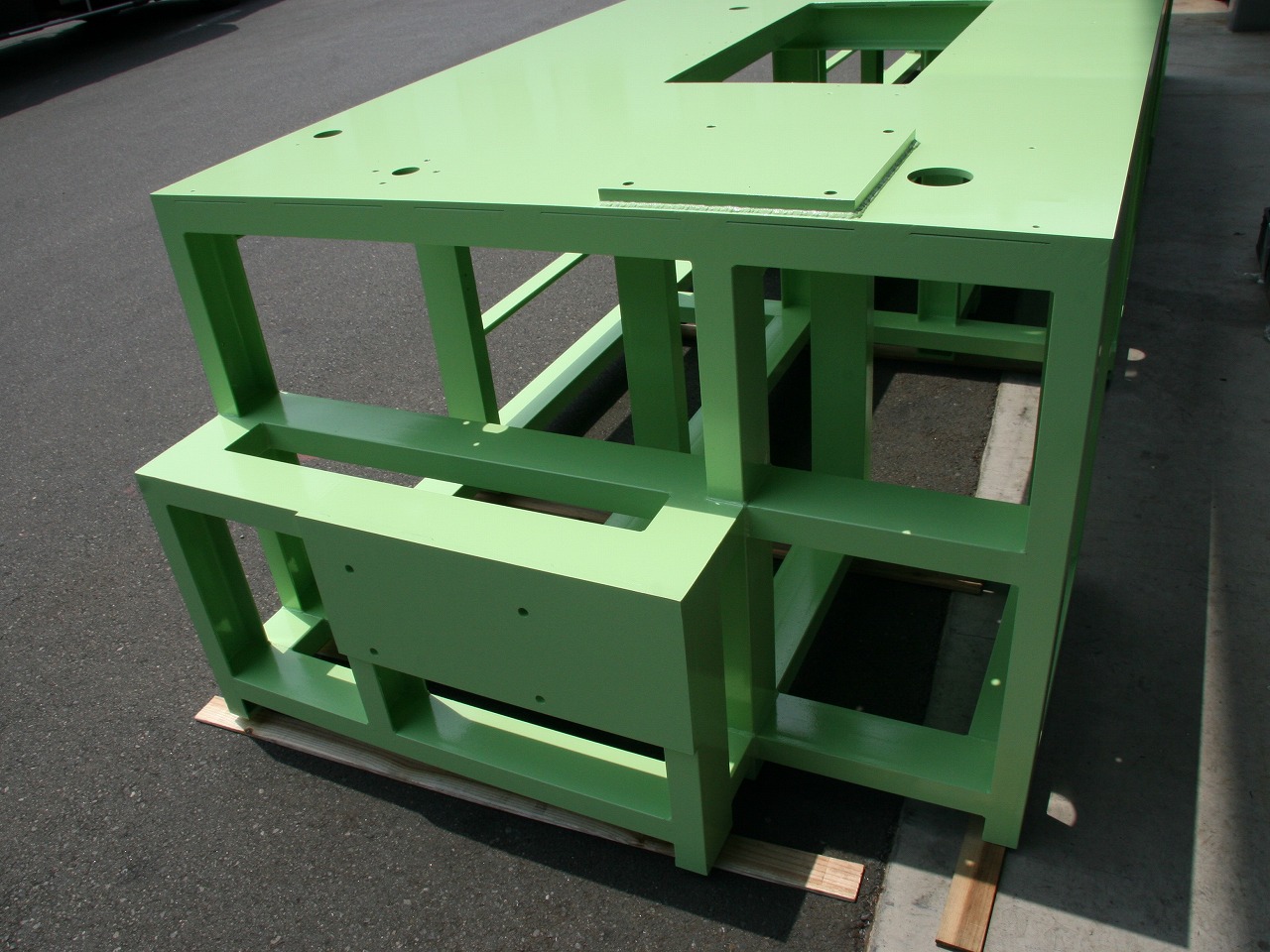

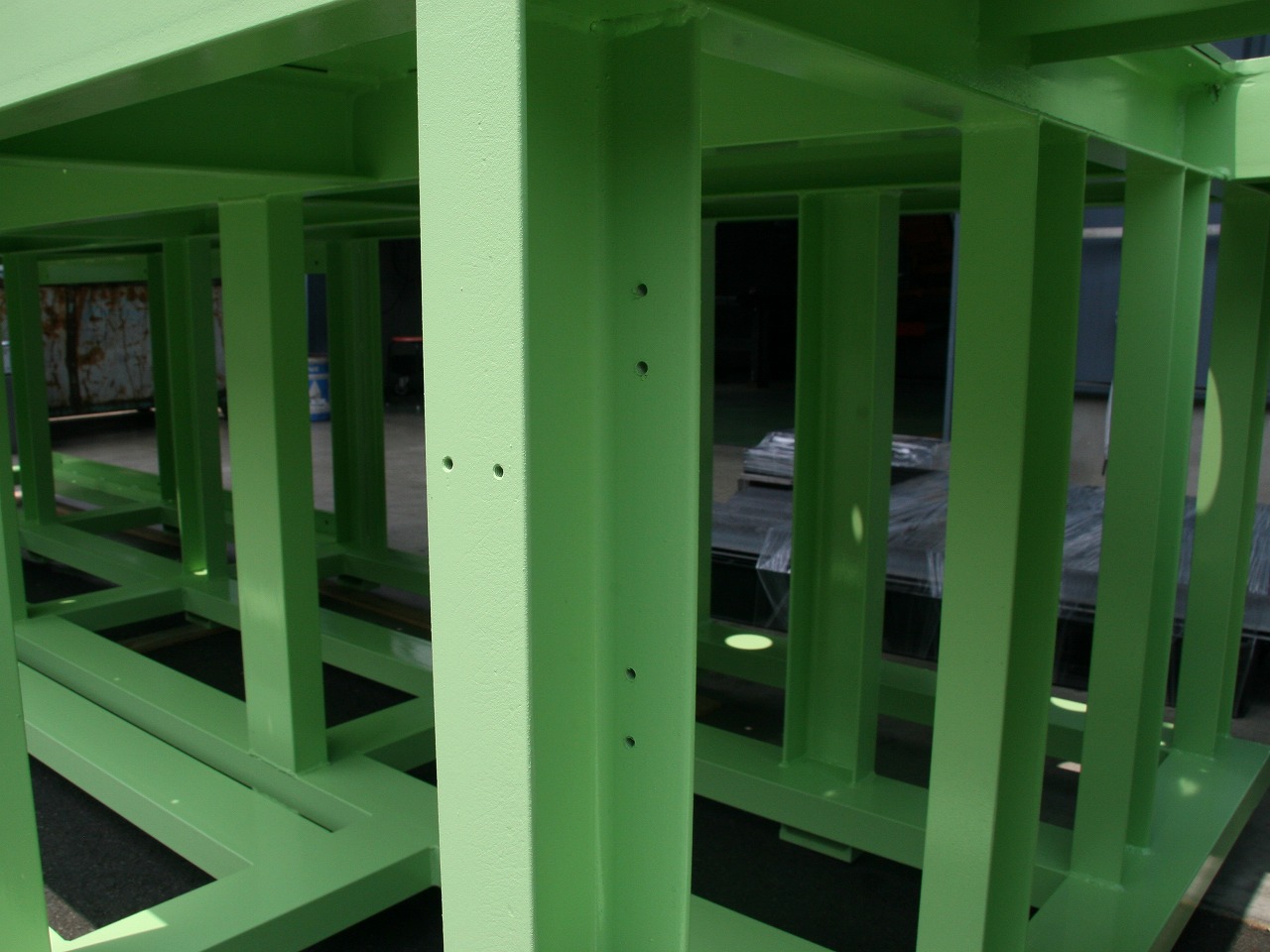

この溝形鋼（チャンネル材）を溶接組み立てした板金組み立てユニット品は、医療用機器の製造装置用の架台です。板金架台のサイズが5メートルを超える大型架台であるので、精度がしっかりと出るように機械加工を行っています。
大型架台は本来、門型5面加工機にて切削加工を行うのですが、本製品事例の大型架台はレーザー加工機にて下穴加工を行い、磁気ボール盤にて穴あけ加工を行うことで大幅にコストダウンを行うことができました。
また、仕上げ塗装として、ウレタン塗装にて表面処理を実施しています。
