製品属性(仕様)

製品
分類
治具 業界塗装ライン
機能省力化 サイズH1800×W2700×D75
材質SPHC 工程設計・展開・プログラム・ブランク・曲げ・溶接

製品画像(様子)

特徴

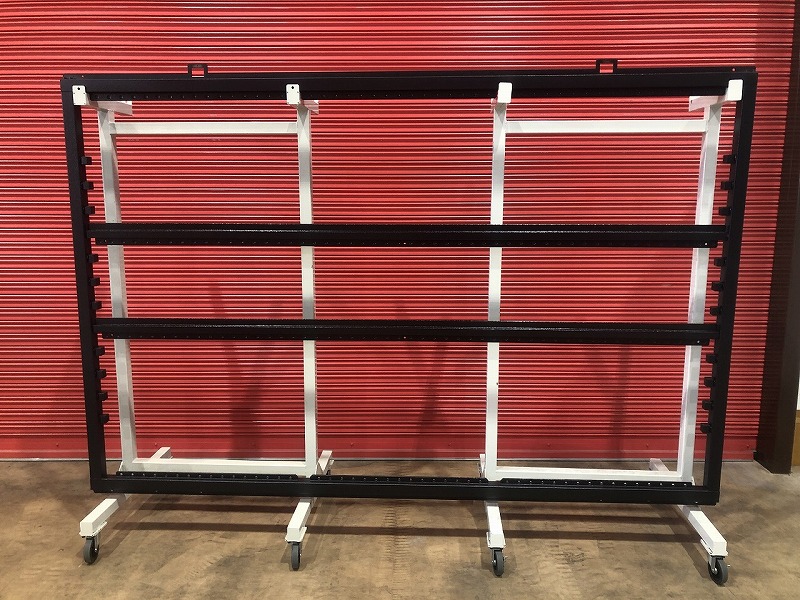

この板金ユニットは、弊社の粉体塗装ラインで使用している吊り治具になります。粉体塗装においてはライン設備の効率化を考えた時に、1キャリア当たりの塗布面積をいかに多く、そして平均的に塗ることができるかを追求しなければなりません。しかし、ライン設備本体の吊り具を掛ける場所は、ごく限られています。そこで、吊り場所を増やすためにこの治具を製作しました。

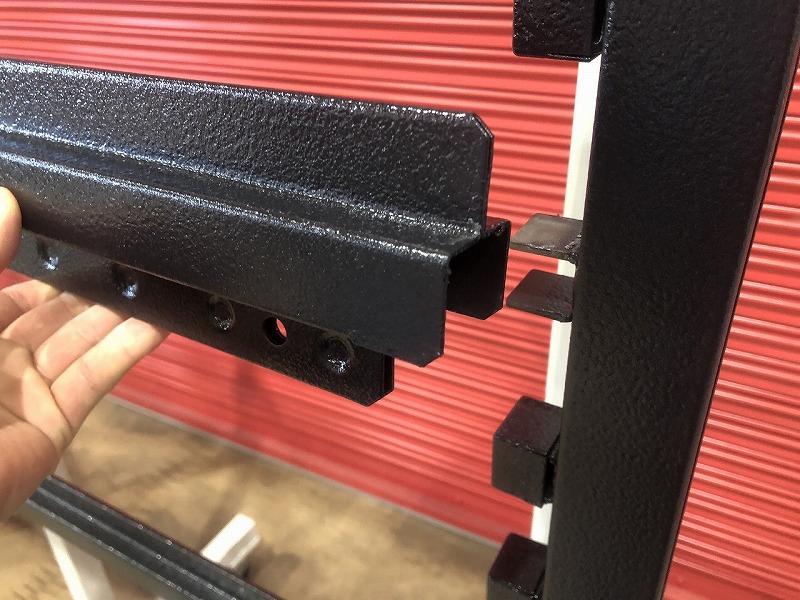

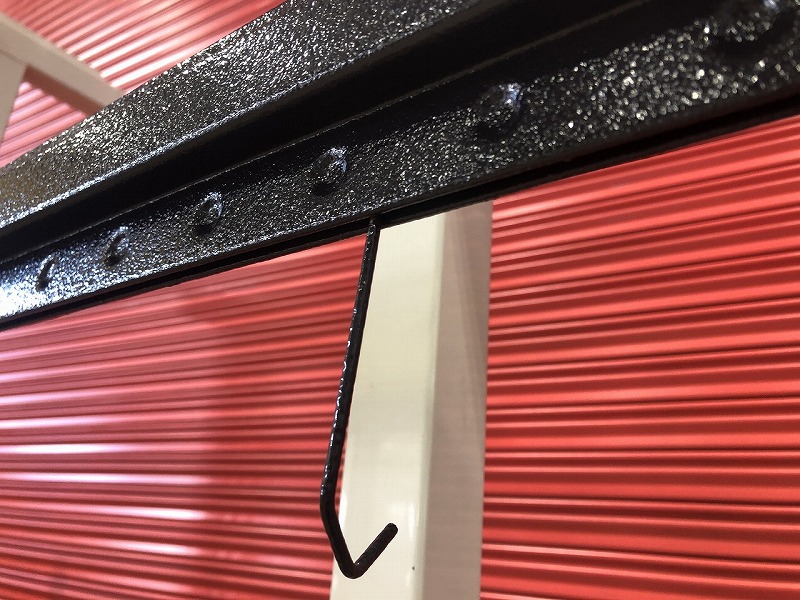

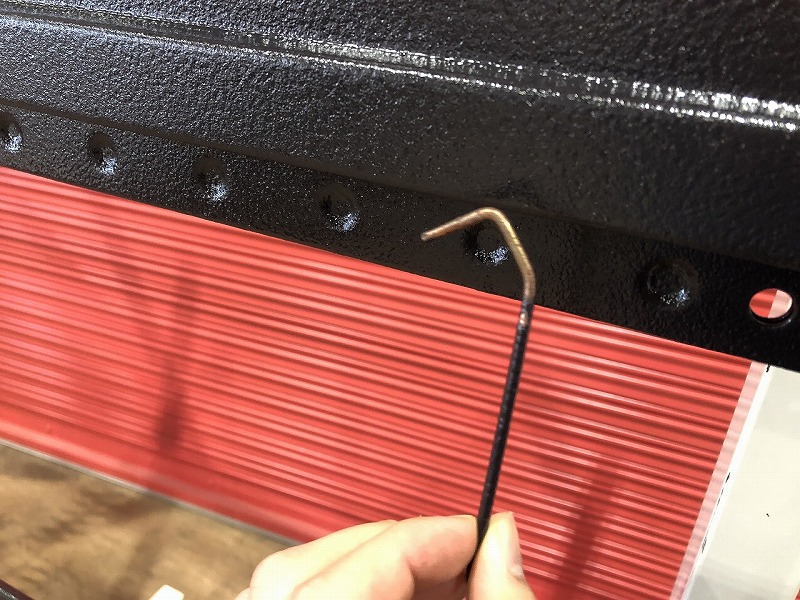

この冶具の特徴として、①製品の大きさに合わせてフレームの位置を変更することができる点、②一度塗装を施しても静電の通電が妨げられないような構造を採用している点、③治具にフレームごとワークをかけることができることから前段取りがしやすい点が挙げられ、これらが粉体塗装作業の効率化に寄与しております。 この冶具については当社は設計から加工、組立まで一貫して対応しております。このように工程の省力化に寄与する加工品についてもお気軽にご相談ください。
